1. 結構特征

1. 保溫圍護結構

內壁材料：不銹鋼板SUS304，鏡面
外壁材料：不銹鋼板SUS304，拉絲
保溫層：聚氨脂（PU）發泡保溫

1. 試驗室體標準配置

引線孔：直徑φ50mm  1個，（位于箱體后面）

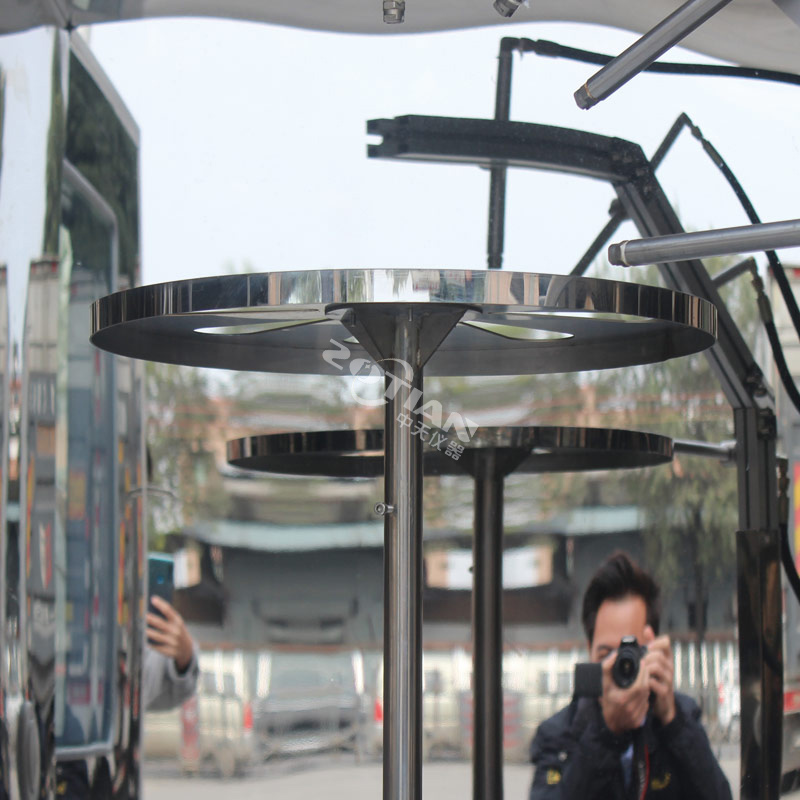

樣品轉動臺：承重:50kg
移動腳輪：4個

1. 門

鉸鏈單開門（有機玻璃），1個
雨括，1個
防護管道門，1個（做6K試驗時打開）

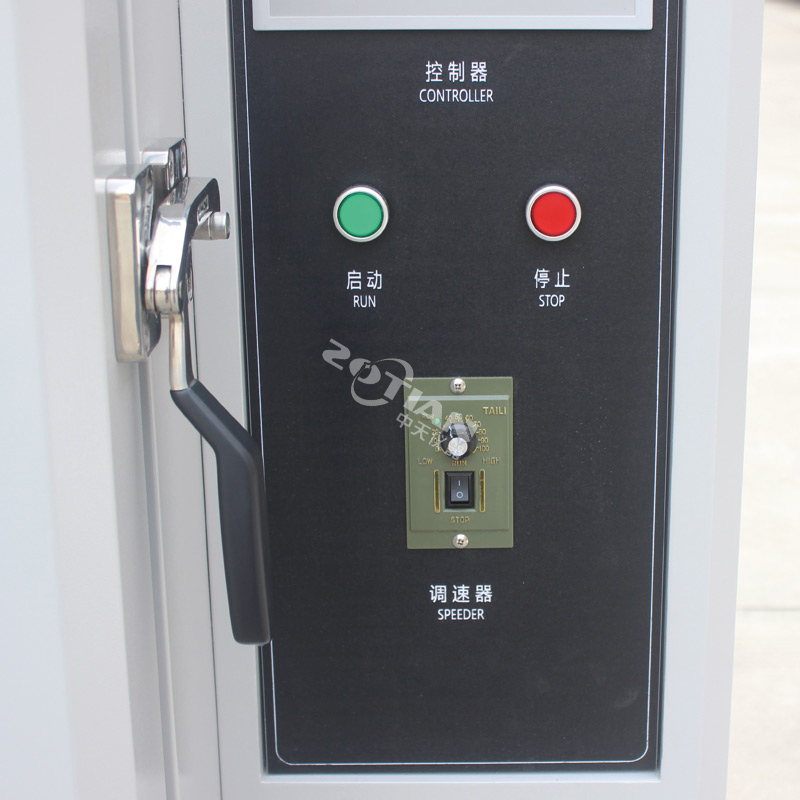

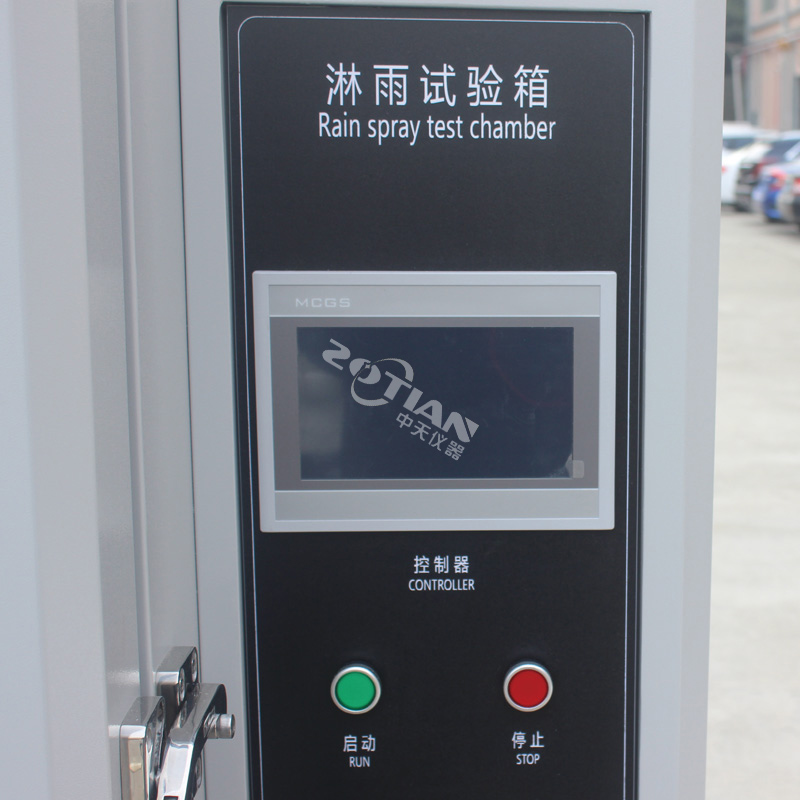

1. 控制面板

溫度、流量、時間控制顯示屏

1. 機械室

機械室中包含：
高壓水泵、水箱、調速電機、變頻器、高溫高壓電磁流量計、水溫控制裝置等

1. 配電控制柜

散熱風機
配電板
總電源漏電斷路器

1. 加熱器

采用不銹鋼鎧裝加熱器
加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

1. 供水

循環使用，水位控制，進出口水閥。（要定時更換水）

1. 流量（壓力）、時間控制系統

工作方式

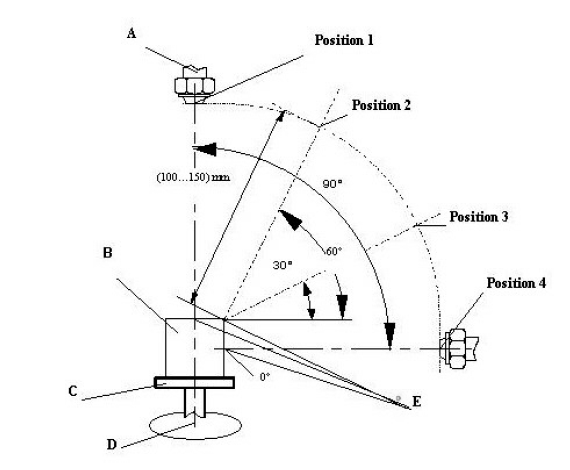

高壓水泵→三通→噴嘴和平衡壓力出口→電磁流量計（壓力表，100bar）→分四路（分別由電磁閥控制，電磁閥通過設定時間→由控制器控制）→以30度的角度遞進（四個高壓噴嘴：0，30，60和90度），在每個角度持續30秒，共120秒（2分鐘），循環工作。

1. 水溫加熱系統

1. 工作方式

BT(H)C平衡調溫方式。
當水溫經過噴嘴對試樣進行熱蒸氣沖刷測試后，低于80±5℃，回流到水箱時，水箱的加熱系統自動加熱（4KW），在短時間內維持水溫在80±5℃，以保證試驗的水溫正常循環運行。觸摸屏控制器可設定顯示水的溫度。

1. 零部件品牌

1. 電氣控制系統

1. 控制器型號

TEMI880

1.溫度獨立控制，PLC程序控制總電源時間、流量、樣架轉速以及4個噴嘴間歇噴水時間和周期數，
另外留有一組時間功能可控制試件的通斷電動作；
2.觸摸屏直接設定相關參數，在畫面中顯示當前流量、樣架轉速、系統壓力及噴頭工作狀態（哪個
噴頭在噴水）。

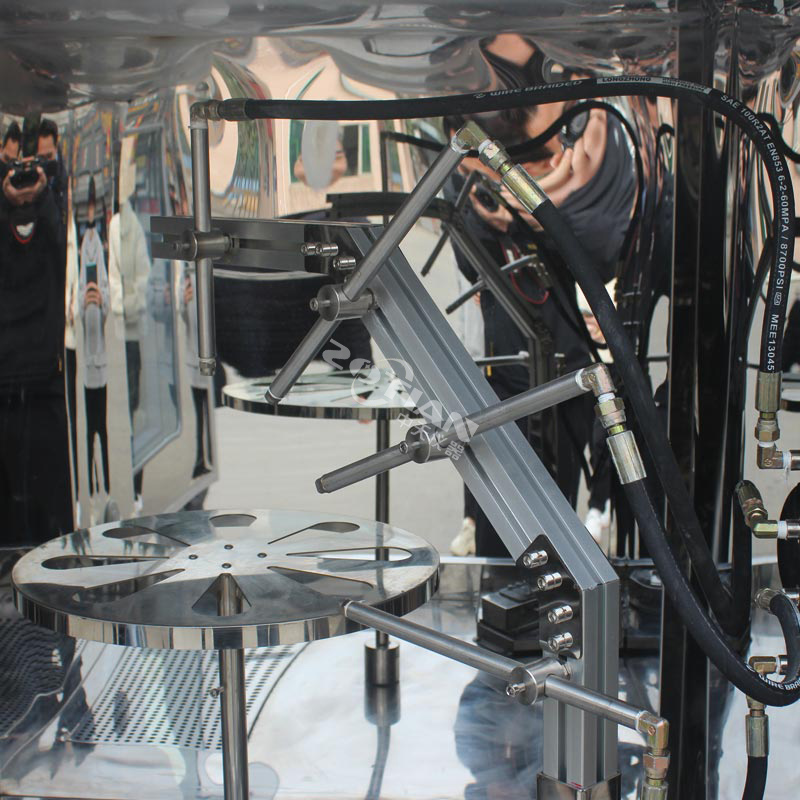

1. 內部結構圖

一

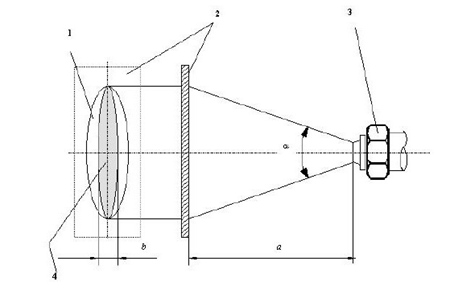

1. 示意圖

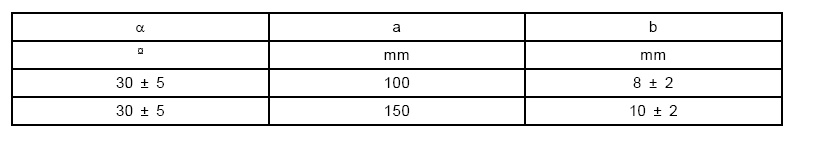

α, a, b 參考下表
(1）散播區
(2)測量區
（3）噴嘴
（4）噴射區





A）噴嘴
B）試樣
C）試樣轉盤
D）轉動臺

1. 安全保護裝置

1、超溫保護裝置；
2、自動補水系統及缺水保護系統；
3、無熔絲開關（漏電斷路器）；
4、全護套式接線端子；
5、缺相與相序保護；

1. 運輸

試驗室主體結構為整體式
大值運輸單件尺寸（不含包裝）：參見前 “外型尺寸”
大值運輸重量（不含包裝）：參見前 “重量”

1. 使用條件                        由用戶保證下列各項條件

1. 場地

地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵
附近沒有強電磁輻射源
設備附近備有排水地漏
設備周圍留有適當?shù)木S護空間

1. 環境條件

溫度：5℃～35℃
相對濕度：≤85%RH
氣壓：86～106kpa

1. 電源

AC380V，50HZ，總功率8KW

1. 對儲存環境的要求

設備不工作時，環境的溫度應保持0～45℃以內
當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道
