塵試驗方法
隨著現代工業技術的快速發展，電氣電子產品的應用領域越來越廣，其所經歷的環境條件也越來越復雜多樣。只有合理規定產品的環境條件，正確選擇產品的環保措施，才能保護產品在儲存和運輸過程中不受損害，在使用過程中安全可靠。因此，對電氣電子產品進行人工模擬環境試驗是保證其高質量的重要環節。人工模擬環境試驗是對實際環境影響的科學總結，具有典型化、標準化、便于使用和比較的特點。環境條件的多樣性和環境檢測的重要性也對環境檢測設備提出了更嚴格的要求。

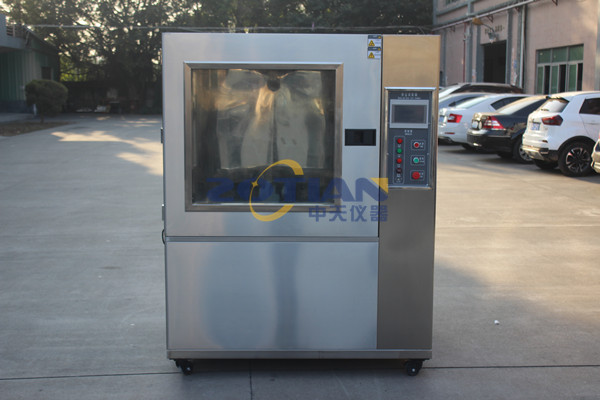

根據標準GB/T 2423.37-2006《試驗La2:恒壓砂塵試驗方法》、GB 4208-2008《外殼防護等級(IP代碼)》、GB/T 4942.1-2001《旋轉電機外殼防護等級》、GB 11564-2008《機動車回復反射器》；GB7000.1-2002/IEC60598-1:1999《燈具通用安全要求和試驗》，GB/T10485-2008以及一系列相應的環境試驗設備已經開發完成。設備設計合理，操作簡單，易于維護，各項指標均符合標準。SC系列防塵測試設備用于測試產品外殼的密封性能，主要用于外殼防護等級標準中規定的IP5X和IP6X的測試。
設備主要技術規格和參數。
1.模型:工作室大小:
800(D)×800(W)×800(H)
800(D)×1000(W)×1000(H)
1000(D)×1000(W)×1000(H)
1000(D)×1500(W)×1000(H)
1200(D)×1800(W)×1200(H)
2.時間設置范圍:0-999小時可調。
3.粉塵通過金屬篩網的標稱線徑為50μm，線間標稱距離為75 μm；
4.氣流速度:不超過2m/s；
5.隨意設置連續、周期性吹塵的時間；
6.沙塵濃度:2公斤/立方米；；
7.測試粉塵:干滑石粉、硅酸鹽水泥、煙道灰等。
8.振動時間:0 ~ 999 h可調。
試驗箱結構。
1.防塵測試設備采用優質材料，門的殼面和外壁采用優質鋼板。表面采用靜電彩色噴塑處理，美觀光滑。色彩協調，圓弧設計，線條流暢自然。
2.內膽采用優質不銹鋼板，設計成密閉空間，可放置樣品進行殼體密封試驗。室內樣品架等配件采用不銹鋼板材，設計合理，經久耐用。
3.箱門上有超大的觀察窗，箱內有照明裝置，可以在測試時清晰觀察室內測試情況，可以清晰看到樣品。門采用雙層硅膠密封條，密封嚴密，開關方便。盒子里專門設計了一個放置樣品的裝置。
4.該設備有垂直循環氣流攜帶粉塵，滑石粉作為粉塵。粉塵由漏斗底部的風機吹入循環風道，再由設備上部的出風導風板均勻擴散，使粉塵借助循環氣流均勻懸浮在試驗箱內?；塾昧繛樵囼?yàn)箱內每立方米體積2公斤，使用次數不超過20次。用于驅動灰塵的不銹鋼葉輪和出風口處的導風板；
5.設備底部有一個可更換灰塵的裝置，可以%方便地更換用過的灰塵。
6.為了保證灰塵不粘箱壁不凝結，安裝了專門的裝置，可以保證灰塵不粘箱壁不凝結。該裝置工作時間可調，可自動交替工作。7.在滿足標準的前提下，設備在各方面性能穩定的基礎上，更加實用，更容易控制。而且設備安裝容易，操作簡單，基本*等。
操縱系統
設備主控制器采用PLC可編程控制，液晶顯示屏，中文顯示，可顯示年、月、日、時、工作時間。粉塵風機、粉塵振動和總測試時間可分別控制。
該控制器具有以下任意設置控制功能。
A.吹塵時間(停止和吹塵):連續和定期設置吹塵時間。
B.振動時間:振動和停止振動自動交替。
C.預設測試時間:測試時間zui為99小時59分鐘。
D.電源開:關-開-關。
控制系統配備施耐德執行元件；
帶定時加熱控制；
加熱系統:循環風道內安裝加熱器加熱粉塵，避免粉塵凝結，管箍云母片加熱環熱量安全穩定；包裹云母片加熱環；
備件和技術數據。
1.提供保證設備在保修期內安全、穩定、可靠運行所必需的備件(易損件)。
2.提供32μm和250μm標準篩和集塵裝置。
3.提供操作說明、主要附件說明、總體結構圖、裝箱單、備件清單、電氣原理圖和結構原理圖，以及賣方要求的其他相關信息，以便買方正確使用和維護設備。
保護系統。
1.無熔斷器保護開關；
2。斷相、漏電、全護套端子；整體設備定時、自動關機等保護。
設備使用條件。
1.溫度范圍:15 ~ 35℃；
2.相對濕度:25% ~ 75%；
3.大氣壓:86 ~ 106千帕(860 ~ 1060巴)
4.電源要求:交流380 (10%) V/50 Hz三相五線制。
5.預裝容量:3KW。
