    自動影像測量?jī)x同時具備2D和3D測量功能；
    2D為平面測量，其中需要描繪的元素為：點、線、圓、弧、曲線（多個弧組成），整體來說，平面尺寸測量就是圖紙與實物的輪廓對比，其中點、線、圓、弧、可以兩兩進行距離量測，平面距離/X距離/Y距離。曲線的測量方法我們叫輪廓測量法，輪廓測量法是將整個曲線做為一個整體，再將整體分段形成多個點，把多個點看成一個元素，該元素的每個點與實物進行對比，得出輪廓度的值。

    2D測量元素描繪功能有：點（鼠標點、對焦點、放大點、方向極點、色差識別點、劃線相交點），線（兩點劃線，整體識別線、多段識別線組成），圓（三點圓、整體識別圓、多段識別弧組成），弧（與圓相同方法），橢圓，矩形，鍵槽，曲線（有開，合之分）

    2D測量構造功能：點（中點、垂直點、交點），線（平分、相切、垂直、連接、鏡像）圓/弧（構成），距離（兩元素之間的距離），橢圓，矩形，平面，曲線（有開，合之分）。

   坐標功能：原點確認，軸方向確認，坐標保存，更換坐標系。

    報表輸出：自動運行完輸出報表，可勾選zui大、zui小、平均、極差、上限、下限、CA、CP、CPK。手動輸出EXL,WROD,CAD.
    SPC：?jiǎn)卧豐PC管控，自動運行報表設置中也有勾選。

    自動運行，2D影像測量?jī)x采用的為學習（也可以叫復制）模式運行，即樣品di一次測量步驟，公差確認需手動完成，CNC控制器自動學習過程（包括燈光調節，焦距調節，劃線方向，運行步驟。）

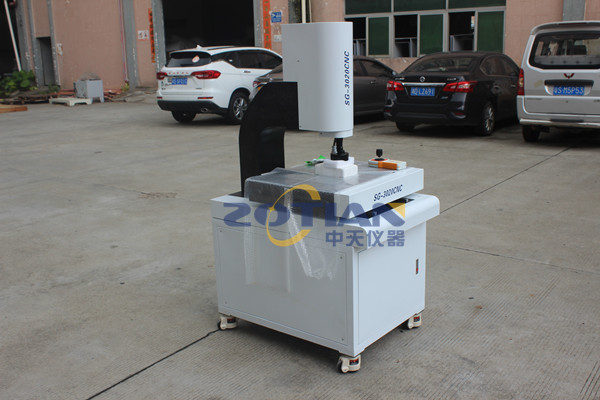

    機器主要組成部件：主機（大理石機架，機殼，底箱），控制器，相機，軟件，電腦。

    影像測量?jī)x，主要以服務模切行業尺寸測量為方向，專注生產，設計，輔助模切尺寸測量的二次元測量?jī)x為目的。

    影像測量?jī)x為什么精度能達到3um，首先相機能提供30X-200X清晰的圖像，每個像素所代表的長度f(wàn)ei常小，其次機臺移動時位移傳感器能夠準確到0.5um的位移反饋，這兩者提供的精度在零點幾微米，主要精度影響在CNC平臺那里。所以CNC平臺調試才是影像測量?jī)x精度之所在。

    3D測量：3D測量在國內影像測量?jī)x行業來說還是有待加強，3D影像測量?jī)x是用影像測量?jī)x在加上探針的功能，使用的控制器和軟件都是三維的，目前國內的影像測量?jī)x里面的3D測量都是標準的3D圖形，如：圓錐，圓柱，球等規則3D元素。
